Hoy en día, muchos operadores usan almohadillas o placas de soporte para estabilizadores de grúa, sin embargo, no se pueden poner los mismos soportes a todas las grúas ni a todos los pesos, entonces ¿cómo calcularlas? En Grúas y Equipos García te damos una guía para calcularlo.
CÓMO CALCULAR LOS SOPORTES
- Agregue el peso de la grúa al peso de la carga que está intentando levantar para obtener el peso total que empujará hacia abajo los soportes o placas de los estabilizadores. No importa si está utilizando el sistema métrico o el estándar inglés.
- Multiplique el cuadrado del radio de una de los soportes de los estabilizadores por 3.14 (π) para obtener su área de superficie. El radio del soporte es igual a la mitad de su diámetro. Asegúrese de utilizar el mismo sistema de medida, métrico o estándar inglés, que utilizó en el Paso 1.
- Divida el peso total calculado en el Paso 1 por el área de la superficie calculada en el Paso 2 para obtener la carga potencial total que se ejercerá sobre uno de las placas de los estabilizadores, ya sea en libras o en kilogramos.
Si su grúa no está clasificada para manejar esta cantidad o más, no es seguro realizar el levantamiento.

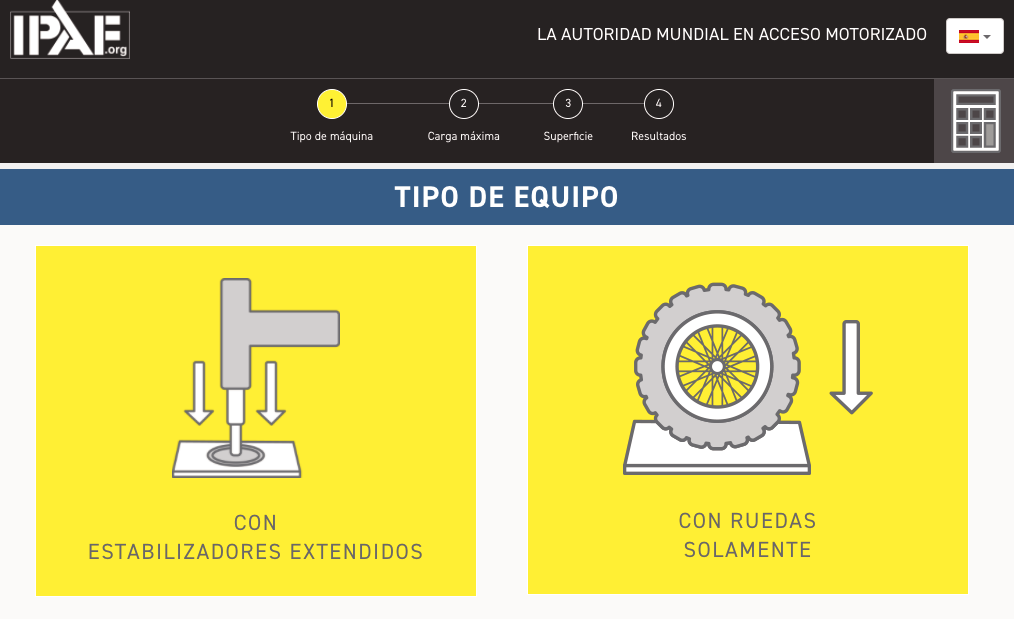

CALCULADORA DE SOPORTES DE APOYO
Para que la calculadora de soporte de apoyo funcione de manera eficaz, necesitará la carga máxima por estabilizador y la presión máxima permitida sobre el suelo en la misma unidad de medida.
No se preocupe, si no conoce la presión del suelo, la calculadora le pedirá los materiales de la superficie y podrá seleccionar el tipo más apropiado.
Tenga en cuenta que los cálculos se proporcionan solo a título informativo y no tienen en cuenta el tamaño del pie de los estabilizadores.
Ir a la calculador de placas de apoyo
Esta calculadora online es de caracter orientativo. Los responsables de la evaluación del terreno y de la determinación del tamaño correcto de la placa de apoyo a usar deben respetar las instrucciones del fabricante y el código de buenas prácticas.
¿Qué es un soporte para estabilizador?
Almohadilla, placa o soporte de estabilizador: Es un elemento estructural de madera, metal o sintético que se coloca en la superficie de apoyo y sobre el cual se apoya el flotador o soporte de la grúa que se usa para distribuir la carga de los estabilizadores en un área más grande.
¿Cómo funcionan los estabilizadores de la grúa?
Los estabilizadores utilizan sistemas hidráulicos para levantar todo el camión, neumáticos y todo, del suelo. Los estabilizadores se componen de la viga, que es la pata del estabilizador y el pie.
A veces, se colocan “soportes o placas” debajo de la plataforma para disipar la fuerza de la grúa y la carga sobre el concreto o el pavimento.
#soportes #estabilizadores #gruasindustriales
Excelente ilustracion
Buen día, Cuál es la fórmula para saber la presión de cada estabilizador o gato hidráulico de cualquier grúa ?
Buen día Sr. Morales.
La presión en un sistema hidráulico de una grúa (u otro equipo) depende de varios factores, como la carga que se está levantando y la configuración específica del sistema hidráulico. La presión hidráulica se mide generalmente en unidades como psi (libras por pulgada cuadrada) o bar (bar).
La fórmula básica para calcular la presión en un sistema hidráulico es:
Presión = Fuerza / Área
Donde:
– Presión es la presión hidráulica en psi o bar.
– Fuerza es la fuerza ejercida sobre el pistón del cilindro hidráulico. Esta fuerza puede depender de la carga que se está levantando y otros factores.
– Área es el área efectiva del pistón del cilindro hidráulico.
La relación entre fuerza, presión y área se puede expresar de la siguiente manera:
Fuerza = Presión x Área
Ten en cuenta que la presión y el área deben estar en las mismas unidades para que la fórmula sea consistente.
La configuración específica de la grúa, la presión recomendada por el fabricante, y otros factores deben considerarse al calcular la presión para cada estabilizador o gato hidráulico. Es importante seguir las especificaciones y recomendaciones del fabricante para garantizar un funcionamiento seguro y eficiente del sistema hidráulico de la grúa.
Un saludo.
buen aporte mi estimado.
consulta, das charlas sobre el tema de izajes ?
Buenos días, muchas gracias.
Mire por el momento no contemos con talleres o charlas sobre estos temas,
pero en nuestro blog puede encontrar algunas de nuestras aportaciones
sobre este tema.
Un saludo cordial.
Como saber las dimensiones de apoyo * almohadilla de los estabilizadores de una grua
Buen día Sr. Manuel
Para determinar las dimensiones de apoyo y almohadilla de los estabilizadores de una grúa, deberá consultar la documentación técnica proporcionada por el fabricante de la grúa. Esta documentación suele incluir especificaciones detalladas sobre las dimensiones y características de los estabilizadores.
En caso de que no tuviera acceso a la documentación del fabricante, puede seguir estos pasos generales para determinar las dimensiones:
1.Identifique el modelo de la grúa: Busca cualquier placa de identificación o número de serie en la grúa para identificar el modelo específico.
2.Consulte el manual del usuario: Si tiene acceso al manual del usuario de la grúa, este documento suele proporcionar información detallada sobre las dimensiones de los estabilizadores, incluyendo las dimensiones de apoyo y almohadilla.
3.Contacta al fabricante o distribuidor: Si no puede encontrar la información que necesitas en el manual del usuario o si no tienes acceso a él, puede contactar al fabricante o al distribuidor autorizado de la grúa. Ellos pueden proporcionarle detalles sobre las dimensiones de los estabilizadores para el modelo específico de su grúa.
4. Medición directa: Si no puede obtener la información de ninguna de las formas anteriores, puede realizar mediciones directas de los estabilizadores de la grúa. Utilice una cinta métrica u otro instrumento de medición para determinar las dimensiones de apoyo y almohadilla. Sin embargo, ten en cuenta que esta opción puede ser menos precisa que obtener la información del fabricante.
Es importante que tome en cuenta que las dimensiones de los estabilizadores pueden variar según el modelo y el fabricante de la grúa, así como según las especificaciones particulares de cada máquina. Es importante tener la información precisa para garantizar la seguridad y estabilidad adecuadas durante la operación de la grúa.
Esperamos haberle ayudado.
Que tenga un buen día, quedamos a la orden si tiene cualquier otra duda.
