TIPOS DE GRÚAS UTILIZADAS PARA OBRAS DE CONSTRUCCIÓN

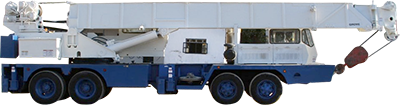

grua titan

Una grúa es una herramienta vital que se utiliza en casi todas las obras de construcción del país. Con ella se pueden mover objetos pesados ​​de forma segura y completar las tareas más rápido que con los métodos de elevación manuales.

Si bien el término “grúa” se aplica a varios tipos de máquinas, hay muchos tipos diferentes de grúas que verán en cualquier lugar de trabajo.

GRUAS DE CONSTRUCCION

Grúas Torre

Si conduce o visita un sitio de construcción y tiene que mirar hacia arriba para ver la parte superior de una grúa, entonces está mirando una grúa torre.

Estas grúas normalmente operan a alturas que oscilan entre 230 y 265 pies, y las grúas torre más grandes pueden levantar hasta 20 toneladas.

Estas altísimas grúas están atornilladas a cimientos de hormigón que se construyen especialmente para el trabajo.

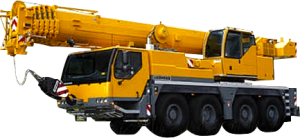

Grúas Telescópicas

Una grúa telescópica es un tipo de grúa de construcción que tiene un brazo telescópico que se opera mediante un sistema hidráulico potente. Estas grúas generalmente se montan en la parte trasera de los camiones que se pueden estabilizar con brazos que se balancean desde la parte inferior.

Estos tipos de grúas son muy convenientes porque pueden funcionar en una variedad de situaciones que muchas otras grúas industriales no pueden.

Grúas Sobre Orugas

Se parece a una versión más pequeña de una grúa torre, que es capaz de moverse lentamente sobre sus propias pistas. Las pistas sobre las que se mueven estas grúas facilitan que la grúa distribuya el peso de una manera que no centralice todo el peso en un solo lugar.

Debido a que estas grúas son buenas para distribuir el peso, frecuentemente se usan para preparar terrenos inestables, como los que se pueden encontrar en áreas pantanosas.

LR 1200.1

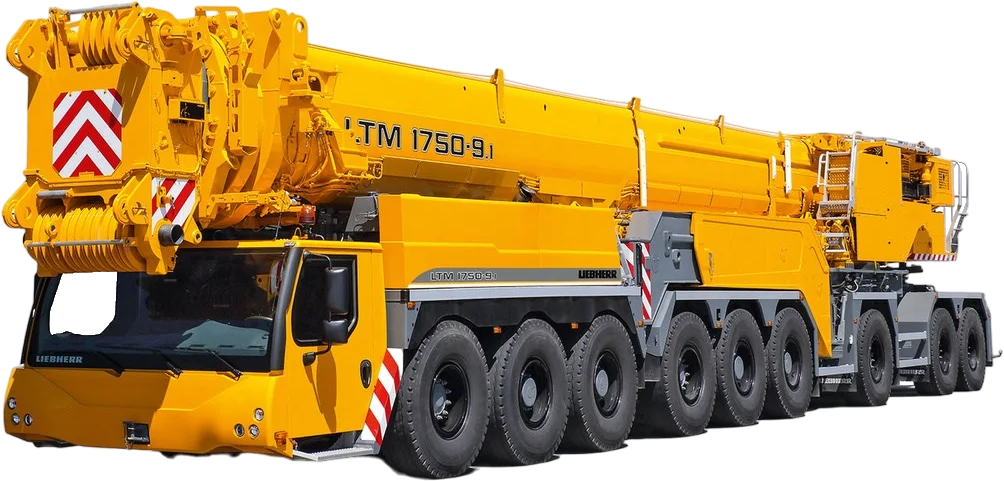

Grúas Todoterreno

Hay muchos lugares a los que, incluso una grúa sobre orugas no puede ir, y es entonces cuando las empresas de construcción solicitan la grúa todo terreno.

Esta grúa tiene muchos pares de ruedas y está dividido en segmentos para facilitar la conducción en cualquier tipo de terreno. Cuando circula por carreteras pavimentadas, una grúa todo terreno puede alcanzar altas velocidades sin problemas.

Grúas Terreno Difícil

Las grúas para terrenos difíciles se montan en un camión más pequeño que tiene 4 neumáticos grandes. Estas grúas se utilizan generalmente en terrenos accidentados para levantar cargas muy pesadas.

Aunque es verdad que estas grúas no son tan versátiles como las todo terreno, son muy útiles en áreas donde no se pueden usar otros equipos.

Helicópteros Grúa

Las sky cranes o helicópteros grúa son helicópteros largos con un agujero rectangular cortado en el centro. Estas grúas se utilizan en áreas donde no se pueden utilizar grúas todo terreno y terreno difícil.

Estas grúas pueden transportar una cantidad sorprendentemente grande de carga y se utilizan en trabajos de construcción, demolición y rescate.

GRUA DE CONSTRUCCIÓN ¿CÓMO FUNCIONA?

La grúa de construcción se caracteriza por tener un gran tamaño, y gracias a ello, se puede requerir para cualquier obra de construcción, en donde operar con grúas móviles o grúas de torres que permite la agilización de la obra.

PARTES ESENCIALES DE UNA GRUA DE CONSTRUCCIÓN:

  1.  La base, que se encuentra fija y atornillada a una gran plataforma de concreto que soporta la grúa.
  2.  La base que se conecta a la torre y que le da a la grúa de torre la altura necesaria.
  3.  La unidad de giro que va unida a la parte superior de la torre y se compone por un gran anillo de engranajes y un motor, lo que permite a la grúa girar.
  4.  La pluma, el brazo de la maquinaria y los contrapesos van en la parte de engranajes.
  5.  Por último, la cabina del operador.

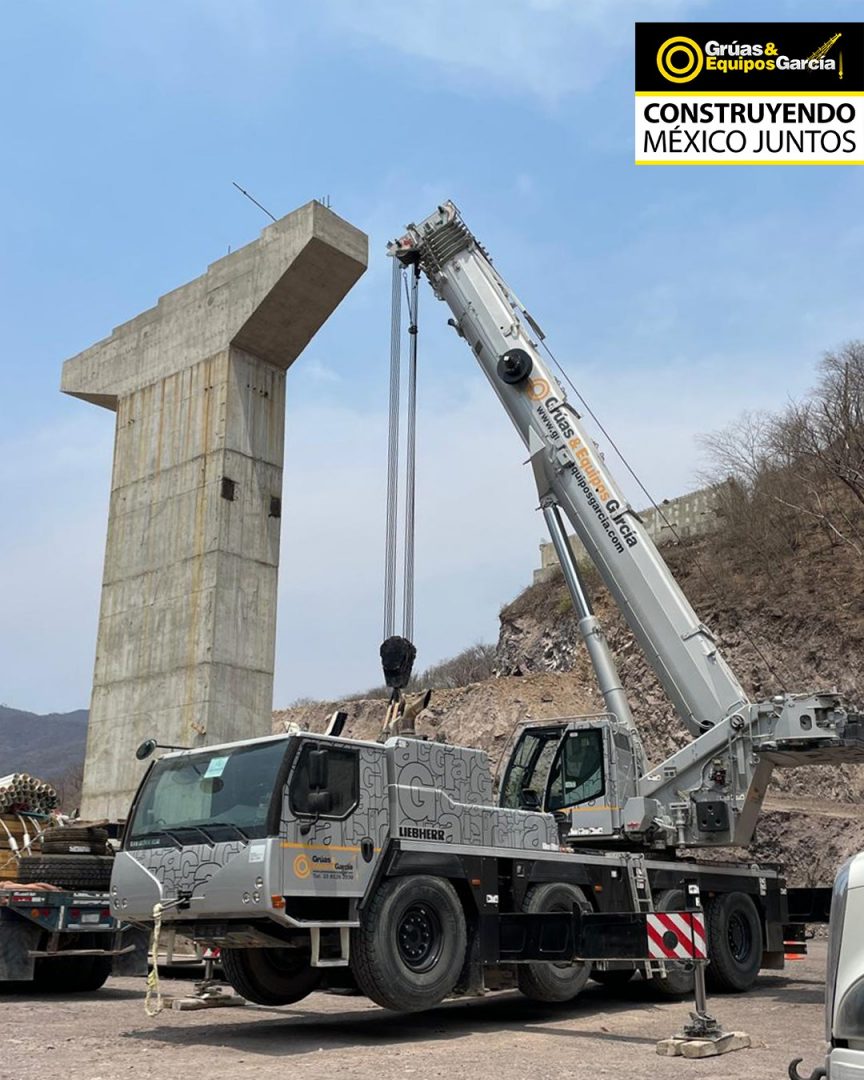

gruas en obra

Una grúa con una torre típica tiene una altura máxima de 265 pies (80 metros) sin soporte, con alcance máximo de 230 pies (70 metros).  La carga máxima que la grúa puede levantar es de 18 toneladas (39,690 libras).

Cuanto más cerca esté la carga del centro de rotación, la grúa puede levantar el peso con mayor seguridad. La carga máxima debe ser controla con la tracción sobre el cable y asegurarse de que la carga no exceda las 18 toneladas.

La estabilidad de la grúa torre se la da una gran plataforma de hormigón que normalmente mide 30 pies por 30 pies por 4 pies (10 x 10 x 1,3 metros) y pesa 400,000 libras (182,000 kg).

Las grúas de construcción también se utilizan en la construcción de aeropuertos, grandes centros comerciales, hospitales, etc; en definitiva, en obras en las que por las condiciones especiales de ejecución de los proyectos necesitan mover pesos muy importantes.

MOTORES HIDRÁULICOS VS ELÉCTRICOS

Cuando un proyecto requiere de un gran esfuerzo de movimiento rotativo y de torsión, los ingenieros tienen la opción de especificar si desean utilizar grúas de construcción con motores eléctricos o hidráulicos pero, ¿cuál es mejor?

Los motores eléctricos destacan en aplicaciones que exigen una alta velocidad de rotación y una salida de par de baja a media, sin embargo, hay casos en los que los motores hidráulicos son la mejor o la única opción.

En el caso de los motores eléctricos, estos son generalmente la primera opción ya que vienen en una variedad más amplia y generalmente cuestan menos, y la electricidad prácticamente es omnipresente.

Si la sobre carga detiene un motor eléctrico, los rotores devanados o bobinados pueden quemarse y dañar permanentemente el motor. Por el contrario, un motor hidráulico simplemente se detendrá sin daños bajo cargas excesivas.

Además, en muchas aplicaciones al aire libre, el polvo, la suciedad, el agua salina o similares atacarán y destruirán los devanados de un motor eléctrico, por lo que en este caso, los motores hidráulicos son la mejor opción.

Un caso obvio en el que los motores hidráulicos son la única opción, es bajo el agua, porque si se quisiera sellar los motores eléctricos es costoso y requiere un esfuerzo de ingeniería sustancial.

Para aplicaciones exigentes que requieren de torsiones o giros extremadamente altos, los motores eléctricos se vuelven demasiado costosos y voluminosos.

Con el sistema hidráulico, se puede montar una bomba grande a cierta distancia, pero suministrar fluido a alta presión a un motor compacto y potente en el área de trabajo. Ésta es una ventaja clave de la grúa hidráulica.

Hoy en día, los motores hidráulicos proporcionan potencia rotativa en una amplia variedad de equipos. Están acostumbrados a girar engranajes en transportadores, taladrar, golpear, fresar y cortar en máquinas para trabajar metales, e incluso controlar cámaras submarinas.

Los 5 tipos principales de motores hidráulicos son: pistón axial, engranaje, gerotor, pistón radial y paleta.

EXCAVADORA HIDRÁULICA

CONSEJOS PARA LA INSTALACIÓN DE UNA GRÚA DE CONSTRUCCIÓN

Puede ser difícil saber si el suelo que está debajo de la grúa soportará el peso y la presión, pero saberlo es fundamental para una correcta instalación de una grúa de construcción.

Comprender las condiciones del terreno y en el correcto uso de las almohadillas o soportes para estabilizadores en las gruas deberían ser suficiente para proporcionar el soporte de cimentación necesario.

Consejos de seguridad para una instalación de grúa exitosa

  1. CONOZCA SUS RESPONSABILIDADES. Las grúas deben ensamblarse en un terreno bien firme, drenado y nivelado, con materiales de soporte, tales como bloqueos, soportes, almohadillas, etc., para proporcionar soporte y nivelación adecuados. El bloqueo o reforzado de los estabilizadores deben tener la resistencia suficiente para evitar aplastamientos, dobleces o fallas por roturas. Estos deben tener el grosor, ancho y largo suficiente como para soportar completamente el flotador, transmitir la carga a la superficie de soporte y evitar que se mueva, caiga o se asiente excesivamente bajo la carga.
  2. CONOZCA LA FUERZA DE SOPORTE DEL SUELO Y EL TIPO DE SUELO. Como se trata de una combinación muy compleja, sería una gran idea buscar el consejo de un ingeniero. Una de las formas más económicas de determinar las condiciones del suelo es utilizar un penetrómetro de bolsillo, es portátil y fácil de usar. Esta información se puede comparar con las tablas de presión del soporte del suelo para diferentes tipos de suelo.
  3. IDENTIFIQUE CUALQUIER PELIGRO SUBTERRÁNEO Y EVÍTELO SI ES POSIBLE.
  4. EVALUAR Y MEJORAR EL TERRENO SI ES NECESARIO. Las formas de mejorar el suelo incluyen la compactación, la eliminación de capas superficiales sueltas o la incorporación de rocas u otro material inorgánico denso. Si el suelo está mojado, espere a que la humedad se vaya.
  5. CONOZCA LA PRESIÓN MÁXIMA que la grúa de construcción ejercerá sobre cada estabilizador durante la operación, o la fuerza máxima de reacción de los estabilizadores. Los fabricantes de grúas proporcionan esta información para cada modelo de grúa y, por lo general, se puede encontrar en su manual de operación. Muchos también ofrecen softwares gratuitos que le permiten ingresar los datos de elevación, que luego generan las fuerzas de reacción de los estabilizadores que se generarán.
  6. SELECCIONE EL TAMAÑO CORRECTO DE LA GRÚA O LA PLATAFORMA DE ESTABILIZADORES. Las almohadillas de tamaño insuficiente pueden dar mucha inestabilidad, y las almohadillas de gran tamaño son ineficientes en términos de costos de compra, mano de obra y transporte. En la industria se utilizan comúnmente varios métodos, pero aveces el tener varios métodos producen conclusiones muy diversas y la mayoría ni siquiera tienen en cuenta las condiciones del terreno. Se recomienda utilizar un método de dimensionamiento que tenga en cuenta las condiciones del suelo (capacidad de carga del suelo) y las cargas reales de los estabilizadores.
  7. ELIJA ALMOHADILLAS DE GRÚA O DE ESTABILIZADORES que estén diseñadas y construidas para cumplir o exceder la resistencia de rodamiento, flexión y corte requerida. Su propósito es distribuir la carga del flotador de los estabilizadores sobre un área lo suficientemente grande para que la presión de apoyo a la superficie del suelo sea aceptable. Deben ser lo suficientemente rígidos para que la grúa no se salga de nivel cuando la carga se balancee.
  8. NUNCA COLOQUE BLOQUES, SOPORTES, ALMOHADILLAS O TAPETES debajo de la viga de los estabilizadores. Úselos únicamente debajo de los flotadores o puentes de los estabilizadores.
  9. SUPERVISE CADA LEVANTAMIENTO. Si la plataforma de los estabilizadores o la alfombrilla de la grúa se empieza a doblar o a quebrar, detenga la grúa. Si la almohadilla o el soporte se clavan en el suelo, detenga la grúa. La presión de carga es superior a la presión de apoyo sobre el suelo. Se necesita una superficie más grande o mejores condiciones del suelo para soportar la carga.
  10. SIEMPRE UTILICE EL SENTIDO COMÚN. Si no se tiene buena visibilidad, deténgase. Si no está seguro de algo, deténgase. Si no se siente bien, deténgase. Ningún método y producto reemplazan el sentido común. Usa tu sentido común. Nunca sabe que la vida que salvas puede ser tuya.
