3 Usos de las Grúas Articuladas

Las características particulares de las grúas articuladas las hacen muy apropiadas para ser usadas en circunstancias diferentes a las que son propias de otro tipo de grúas. Estas grúas son usadas cuando se requiere una necesidad de elevación en un espacio reducido o complicado de maniobrar por falta de espacio.  No es lo mismo elevar material de construcción en una planicie que organizar contenedores en espacios abiertos o en interiores. Es decir, en términos generales todas grúas son usadas principalmente para elevar cualquier cosa que se requiera, pero va a depender de lo que se eleve, la forma en laque se debe elevar, el peso y las características del espacio y del terreno lo que determina el tipo de grúa a usar.

En este caso queremos mencionar 3 de los muchos usos que puede tener una grúa articulada:

Reciclado: si bien existen grúas especializadas para realizar este tipo de trabajo no podemos dejar de mencionar que su base de operación es la de una grúa articulada.  Las grúas se montan en un camión y se procede la operación de la elevación de la carga de acuerdo a las condiciones del lugar y del peso. Pero en este caso destacamos el camión que su estructura es un contenedor y la palanca de la grúa es una terminación tipo araña que facilita el tomar de un cúmulo de escombro algún desecho espcífico, con la intención de separarlo y dejarlo en el contenedor.

Forestal: este tipo de uso es muy específico y debe cumplir con características propias de poderse mover entre los densos bosques y a la vez lograr la altura de elevación y peso que mover los troncos de madera que se van talando con el fin de ser utilizados en la industria.

Interior: Es quizás el uso más común que en nuestro entorno le damos a las grúas articuladas, que puede ser desde el interior de una nave industrial para mover cargas importantes en espacios complicados o reducidos o con características específicas que en algunos casos se requiere de más de una grúa.  La maniobrabilidad que se consigue con este tipo de grúa la hacen la más específica para realizar trabajos bajo techos que pueden ser desde espacios muy grandes hasta espacios reducidos como pueden ser almacenes.

Cada cliente tiene una necesidad específica y cada tipo de grúa articulada puede cumplir sus requerimientos de renta de grúas es por eso que en grúas y equipos garcía contamos con una variedad de este tipo de grúas a su disposición.

Seguir leyendo

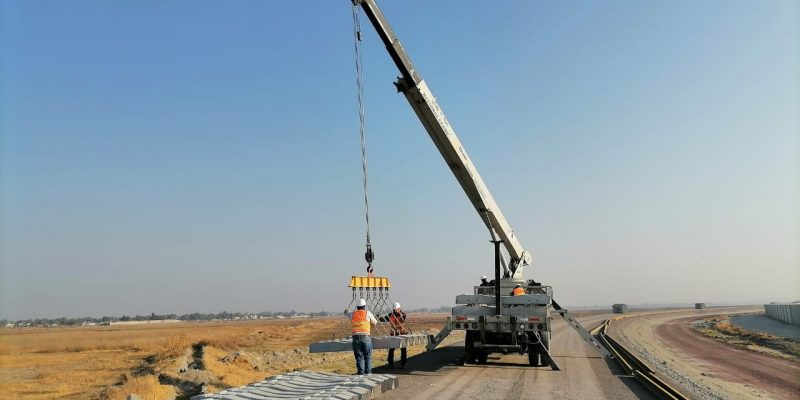

Montaje de Muros Prefabricados

Grúas autopropulsadas y sus medidas de seguridad.

¿ Qué es una grúa autopropulsada?

Por definición, “son  aparatos de elevación de funcionamiento discontinuo destinados a elevar y distribuir en el espacio cargas suspendidas de un gancho o cualquier otro accesorio de aprehensión dotado de medios de propulsión y conducción propios o que formen parte de un conjunto con dichos medios que posibilitan su desplazamiento por vías publicas o terrenos.”

Este tipo de grúas son reconocidas por su potencia, su forma compacta y por la agilidad que permite en su manejo; además de que pueden ser utilizadas tanto en vialidades como en terrenos difíciles o de construcción.

Una grúa autopropulsada se compone de cuatro partes esenciales que permiten su gran desempeño:

a) Una estructura giratoria, que sostiene y soporta el peso de  la pluma, los contrapesos y todos los mecanismos de accionamiento de la grúa.  Se compone por la pluma, los plumines, el órgano de aprehensión, el aparejo, el mecanismo de elevación y los contrapesos.

b) La corona de orientación, que es la que permite la movilidad a la maquina. Se compone por todos los elementos y engranaje.

c) El chasis o base  portante  de la grúa; como su nombre lo dice, es el que soporta  toda la estructura de la grúa y dispone de sistemas propios de propulsión.

d) Los elementos de apoyo, son aquellos a través de los que se transmiten los esfuerzos al terreno: orugas, ruedas y estabilizadores u apoyos auxiliares que disponen las grúas móviles sobre ruedas y están constituidos por gatos hidráulicos montados en brazos extensibles, sobre los que se hace descansar totalmente la máquina lo cual permite aumentar la superficie del polígono de sustentación y mejorar el reparto de cargas sobre el terreno.

Grunas Autopropulsadas
Gruas Autopropulsadas

Medidas de seguridad para trabajar con una grúa auto propulsada:

  1. Siempre ubicar la grúa en superficies en buen estado y horizontales para evitar la inestabilidad y accidentes.
  2. No se debe permitir el paso de personas mientras la grúa este en movimiento.
  3. Se debe tener la señalizaciòn necesaria sobre el uso del cinturón se seguridad y sobre los pesos permitidos de las cargas.
  4. Se debe proteger contra la corrosión todos los elementos metálicos del equipo que se expongan a la intemperie.
  5. Antes de su puesta en servicio se realizara una revisión y ensayo de todo el equipo.
  6. La pluma deberá tener la mayor inclinación posible hacia el suelo,además la carga debe estar los mas cercana posible a la grúa para evitar oscilaciones.
  7. Al hacer la revisión antes de operar, se deben detectar y rechazar cualquier tipo de cadena en la que su diámetro nominal se haya reducido en mas de un 10%  por el desgaste o si hay eslabones dañados, gastados o doblado.
  8. Se debe tener control de presión de aire y estado de neumáticos; control de la fijación del contrapeso.
  9. Revisar que los ejes están suspendidos; el conjunto giratorio está puesto en el sentido de la marcha y bloqueado, evitando así giros peligrosos.
  10. La pluma telescópica debe estar completamente retraída y depositada en su soporte.

Pavimentadora de asfalto

La pavimentadora es una máquina que logra distribuir y darle forma al asfalto. Se dice que la primer pavimentadora fue utilizada cerca de 1935, cuando se utilizaron rieles de acero montados para extender la mezcla por el camino, mientras  la máquina se tira hacia delante.

La mayoría de las pavimentadoras son de acero y se componen por una tolva en la parte delantera y dónde se vacía el asfalto; también utiliza sinfines y tiene un sistema de transporte que le ayuda a moverse y expandir el material. Otras de sus partes son las transmisiones hidráulicas, los controles, las ruedas motrices u orugas, transportadores comederos y los tornillos transportadores.

El  proceso de pavimentaciòn se hace entre 100 a 300 pies por minutos. Cuando se va a utilizar una pavimentadora se debe revisar que la tolva de la pavimentadora este llena de asfalto. Después con un  tractor se le da propulsión hacia adelante, mientras que los transportadores comederos van empujando el asfalto hacía la parte posterior de la pavimentadora.

Después de esto los tornillos transportadores giran para mandar el asfalto hacía fuera. Estás herramientas y partes de la pavimentadora son las que le permiten el control del asfalto al operado. La unidad extendedora se encarga del nivelando y compactado parcial del asfalto.

 Una pavimentadora te ofrece mucha movilidad para cualquier proyecto que necesite de asfalto y que requieren mucho movimiento. Una pavimentadora es una maquina que permiten buena visibilidad en la operación, comodidad y seguridad.

pavimentadora



Maquinaria pesada

Al decir “maquinaria pesada” nos referimos al término general que se utiliza para varios  tipos de máquinas: grúas, excavadoras, cargadores frontales, rodillos extremos, retroexcavadoras, motoniveladoras, excavadoras, grúas, taladros, bombas y compresores son sólo algunos de los equipos utilizados por los ingenieros de operación. También se les conoce como camiones pesados ​​, equipos de construcción , equipos de ingeniería , vehículos pesados ​​o hidráulicos pesados ​​.

 Este término incluye vehículos de obras públicas, vehículos de maquinaria de construcción a implementos agrícolas y forestales, y los equipos utilizados para el transporte pesado, como vagones de ferrocarril, camiones, remolques, semirremolques y camiones de volteo.

La mayoría del equipo pesado utiliza componentes hidráulicos, y los diseños de hoy en día son cada vez más refinados con los avances en tecnología, como la electrónica sofisticada. Muchos implementos de maquinaria pesada modernos dependen de las computadoras para funcionar.

El uso de equipo pesado varía en diferentes aplicaciones, desde la ingeniería civil o la infraestructura y los militares, a otros desarrollos de construcción pesada, así como proyectos agrícolas y forestales. Los proyectos de infraestructura a menudo incluyen la reparación y mantenimiento de carreteras, puentes y pasos a desnivel, y proyectos como pasa interestatal.

En Grúas y Equipos García podrá encontrar la maquinaria pesada como gruas industriales, montacargas, lowboys, tractocamiones. Todas bajo la garantía de calidad en servicio y todo el equipo. Contamos con la mejor flota de vehículos para todo tipo de construcción.

 banner grua_220

Grúas articuladas

 Una  grúa de articulación también se conoce como grúa articulada. Probablemente esta es la grúa que se presenta en la mayor variedad de configuraciones. La grúa articulada proporciona al operador la capacidad de trabajar en condiciones mas sencillas.  Usted puede encontrar estas grúas equipadas con o sin cables de carga,  pueden tener horquillas o ganchos de carga.

Comúnmente son utilizadas para la entrega de productos como materiales de construcción, prefabricados de hormigón, o troncos.  La grúa de la articulación puede realizar casi cualquier tarea de limpieza de tormenta para montar objetos delicados a través de ventanas o puertas a levantar cargas masivas y colocarlos en un puntito. Estas grúas se han convertido en instrumentos de vital importancia en la industria y en la construcción porque los accesos para su mantenimiento son fáciles y están provistos de seguros automáticos para evitar errores en las maniobras al límite de la carga.

Estas grúas  tienen gran alcance, son de fácil operación y  de excelente maniobrabilidad. Los trabajos de carga y transporte son realizados con gran simplicidad y fuerza, superando ángulos y cargas de difícil acceso.La grúa de la articulación es  la grúa más versátil capaz de manejar trabajos de toda clase. Una grúa articular puede hacer el trabajo de  otras grúas y limpiar el desorden cuando haya terminado.

grua articulada 1

Algunas de sus características son:

  • El torno; que se puede configurar con un cabrestante hidráulico accionado como un dispositivo de elevación auxiliar.
  • La articulación Jib; con extensibles que proporcionan un punto de articulación adicional para mejorar la versatilidad, así como aumentar el alcance global de la grúa. También optimiza la capacidad de elevación de la pluma mediante el control simultáneamente el brazo de la grúa y los ángulos de la pluma.
  • Circuitos hidráulicos suplementarios; que están ubicados en la punta de la pluma para los accesorios de energía tales como horcas, pinzas, plataformas de trabajo, y  otros accesorios.



 Grúas de articulación además de tener un tamaño más compacto y ofrecen otras ventajas:

  • Ya que la grúa es más ligera de carga útil permite la entrega el mismo que se hace en menos viajes.
  • Tiene mayor flexibilidad de instalación; se puede montar detrás de la cabina o en la parte trasera, lo que permite que el peso se distribuya en la parte delantera según sea necesario..
  • Es más maniobrable en una zona residencial.
  • Son usualmente mas rápidas para hacer los trabajos.

Medidas de seguridad para grúas hidráulicas articuladas.

Las grúas hidráulicas son una de la mas poderosas para levantar objetos. Su sistema funciona con bombas y pistones que  están llenos con liquido, por lo general es agua o aceite. Moviendo el liquido  bajo la presión de las bombas, se logra que los pistones se pueden extiendan o reduzcan. Estos pistones  están unidos aun sistema de palancas que son las que permiten el levantamiento  de pesos muy grandes.

Por supuesto para llevar ca cabo un buen manejo de este tipo de grúas existen ciertas medidas de prevención  y sistemas de seguridad que permiten el éxito en todos los levantamientos.

seguridad con gruas

Iniciaremos con el emplazamiento de la máquina  el cual se efectuará evitando que haya deformidades o irregularidades dentro del  terreno donde se  trabajara; si esto existe habrá que allanar toda la  superficie. Debe tomar en cuenta que la grúa siempre debe quedar perfectamente nivelada. Al hacer alguna  comprobación de los niveles de inclinación se debe hacer en todos los puestos de control de la grúa; si la burbuja de aire se encuentra en el centro del nivel, la grúa está en posición horizontal.

Todos los trabajos con la grúa no se deben hacer hasta que el vehículo esté apoyado sobre los estabilizadores y nivelado correctamente. Tomar en cuenta el manual de uso que otorga el fabricante del equipo es esencial para evitar dificultades y para saber la inclinación máxima permitida dependiendo de la configuración y ángulos de trabajo.

Existen mandos bidireccionales y multidireccionales (joystick) los cuales deben volver a una posición neutra cuando han sido liberados.  Las palancas de mando deben estar protegidas contra un accionamiento involuntario. En cuanto a la disposición de los mandos bidireccionales hay que seguir la secuencia de las funciones de trabajo desde la base de la grúa al dispositivo de manejo de la carga.

La grúa podrá utilizarse después de cumplir con los siguiente: las extensiones están aseguradas mediante pernos y pasadores; el vehículo está apoyado correctamente sobre los estabilizadores; el vehículo no debe ser elevado al apoyar los gatos, pues de lo contrario se sobrecargan estos y se reduce la eficacia del efecto de frenado.

Remolques Lowboy

¿Que es un lowboy?

También es conocido como remolque de plataforma baja y básicamente nos referimos a una herramienta que nos ayuda a transportar, o como su nombre lo dice, a remolcar objetos pesados fácilmente, gracias a su especial forma. El primer lowboy fue utilizado en 1920. Este tipo de remolque es  adecuado para cargas pesadas y de gran tamaño.

Lowboy 2

¿ Cuáles son sus características?

  • Una de las características que diferencia a los remolques de plataforma baja es la altura de la cama del remolque, que a diferencia de una plataforma estándar, cuya altura es uniforme a lo largo de 60 a 62 pulgadas, una plataforma baja tiene dos secciones superiores, junto con una zona media-baja. La sección media de una plataforma baja sólo puede ser de 22 a 24 pulgadas de altura.
  • La mayoría de los remolques de plataforma baja  tienen un sistema hidráulico que opera un pistón hidráulico que levanta el remolque para enganchar la unidad de remolque después de que se ha cargado.
  • Todos los lowboy  son remolcados por un camión.
  • Todos tienen frenos de aire.
  • Hay remolques de dos ejes con 8 neumáticos, los grandes remolques ​​tienen tres ejes con  12 neumáticos; también hay algunos remolques especiales de alta resistencia con cuatro ejes y hay incluso trailers de gran volumen con más de 4 ejes.
  • Tienen una gran capacidad de carga, soportan desde 10 toneladas hasta 100 toneladas.
  • En algunos lowboy el cuello de cisne  tiene un radio de giro para acomodar un tractor de doble tornillo.
  • El bastidor principal del remolque está construido de material de alta resistencia a la tracción que es  hasta 38% más fuerte que el acero en otros remolques.

Medidas de seguridad

-Siempre estacione el remolque y el camión en un terreno llano al cargar o descargar el trailer.

-Tenga cuidado durante la carga o descarga del equipo.

-Revise todo el equipo antes de operarlo y evite accidentes.

-Las cadenas de alta resistencia son las mejore para fijar y asegurar la carga en un remolque de plataforma baja.



Renta de Gruas para Izaje

Podemos entender lo que es el izaje como una forma de levantar o mover objetos con ayuda de algunos dispositivos, el cual se hace de una forma segura, controlada y bien calculada. Dentro de las construcciones encontramos que es  muy común realizar este tipo de acciones para armar estructuras o facilitar los procesos de construcción. Entre los equipos para izaje más comunes encontramos las grúas móviles, puentes grúa, pórticos y monorrieles.

Las grúas y  los equipos de elevación son instrumentos muy importantes para distintas industrias. Son capaces de levantar cargas de bastantes toneladas desde unos pocos metros hasta cientos de metros. Realmente son muy útiles en estos sectores laborales.

Izaje de helice

Algunas precauciones que se deben tomar al realizar izaje son:

  • Asegúrese  que la grúa este sobre una superficie firme, estable y nivelada.
  • Extienda completamente los estabilizadores y balice las áreas accesibles dentro del radio de la operación de la grúa.
  • Nunca opere la grúa a menos de 3 metros de distancia de líneas de energía y postes de luz. Es extremadamente peligroso.
  • Se deben todos los cables, eslingas y accesorios antes de usarlos.
  • Realice inspecciones periódicas de las grúas y todos sus componentes.
  • Por ningún motivo hay que sobrepasar la capacidad de carga indicada.
  • La carga debe levantarse de manera vertical.
  • Preste atención a las señales de movimiento que le indican sus compañeros de trabajo.
  • Las eslingas deben guardarse preferentemente  bajo techo.
  • No permita que las grúas se operen si no tienen capacitación suficiente.

Para realizar el izaje, en ocasiones se ocupan las llamadas eslingas que son aparejos diseñados para conectar la carga que se va a elevar o a mover. Estás son fabricadas en fibras sintéticas y brindan facilidad en el manipuleo y disminuyen el efecto de shocks de carga además de que no se oxidan. La capacidad  de elevación de una eslinga, es la carga máxima en toneladas para la cual es diseñada, bajo condiciones normales de operación; pero decrece a medida que el ángulo con la vertical aumenta.

Clasificación de eslingas:

  1. Planas: Poseen un ojal blando o terminal metálico en cada extremo.
  2. Circulares o sin fin: Brindan doble superficie de apoyo y duplican la carga de trabajo y no incluyen ojales.
  3. Cinchones:  su ancho supera lo 320 mm y ayudan a distribuir  el peso de cargas frágiles  o importantes.
  4. Múltiples: destinadas a  un uso especifico.

Además, para realizar el izaje debemos entender algunas definiciones importantes como las siguientes, ya que pueden hacer más segura la operación:

1)Carga Límite de Trabajo (WLL) – Carga Segura de Trabajo (SWL) : Es la carga máxima permitida, aplicada en forma recta con respecto a la línea central del producto.

2) Carga Probada: Es la fuerza promedio al que ese somete el producto antes de que se observe alguna deformación.

3) Carga Dinámica: Es la fuerza resultante de la aplicación repentina de una fuerza como impactos o tirones. Esta carga produce un aumento considerable de la carga estática.

  Izaje, grua torre



Diferencias entre grúas de cadena eléctrica y de cable de acero

Cuando hablamos de este tipo de grúas debemos especificar que las dos máquinas funcionan con motor eléctrico de alta resistencia y que fueron diseñadas para levantar objetos que pesen más de una tonelada. Principalmente se utilizan en  obras de construcción de , instalaciones industriales y en cualquier lugar donde haya objetos grandes por levantar periódicamente de un lugar a otro.

Tanto la grúa de cadena eléctrica como la de de cable se pueden instalar al aire libre cuando se especifica correctamente por el fabricante.

  • Grúas de cadena eléctrica:

En este tipo de grúas, como lo dice su nombre, se utilizan cadenas que funcionan a través de una toma de corriente para mover los elementos de un lugar a otro.

Principalmente se utilizan en  la minería y aplicaciones marinas. En comparación con las grúas de cable, estás son más ligeras compactas por lo que requieren menos esfuerzo para mover la carga. Las grúas de cadena eléctrica son adecuados para talleres mecánicos,operaciones de montaje, trabajos de elevación y operaciones de mantenimiento. Su diseño compacto, su peso ligero y su bajo costo de inversión es lo que las hace ideales para este tipo de aplicaciones,  son excelentes herramientas para los ciclos de trabajo de elevación media clasificadas como servicio H3 o H4.

En estás máquinas eléctricas de cadena se debe evitar la acumulación del polvo, suciedad o residuos presentes en el medio ambiente, por que los eslabones de la cadena lubricados atraen partículas y crean un compuesto abrasivo que provocará un desgaste prematuro de la cadena. Este compuesto abrasivo también entra al elevador pasando por encima de la rueda  interna causando un daño adicional o la creación de una situación con posibilidad de fallo del equipo.

grúa de cadenas

  • Grúas con cable de acero:

Este tipo de grúas  utilizan un cable de alambre, que se envuelve alrededor de un tambor; lo que significa que cualquier cosa que se levante irá un poco a la izquierda ya  la derecha y después arriba. Esto no suele ser un gran problema, pero algunas cosas no requieren elevación precisa y disminuyendo, lo que significa un polipasto de cadena es mejor adaptado para estos artículos.

Son aptas para trabajar con cargas de alta capacidad en los centros de servicio de acero, fundiciones, fábricas de acero, fábricas de madera, y otros ambientes de alta producción, con ciclos de trabajo en nivel medio y pesado, clasificado como H4 o H5.

Las grúas de cable de acero son mucho más fuertes que las de cadena, pueden levantar más de 10 toneladas.También elevan mucho más rápido que las grúas de cadena, así que si usted necesita mover una gran cantidad de material con rapidez, una grúa con cables de acero podrá hacer el trabajo.

Debido a su geometría, las grúas de cable de acero son fácilmente modificados con controles especiales, configuraciones personalizadas y protecciones ambientales para adaptarse a una variedad de necesidades de los clientes.





Cómo funciona una grua de construcción

Este tipo de grúas se caracterizan por tener un gran tamaño, pero gracias a esto se puede ocupar para cualquier obra de construcción. Dentro de las construcciones se puede operar con grúas móviles o grúas de torres, que permiten la agilización de la obra. Las partes esenciales que se deben conocer de estas grúas son:

  1.  La base, que se encuentra fija y atornillada a una gran plataforma de concreto que soporta la grúa.
  2.  La base que  se conecta a la torre y que le da a la grúa de torre la  altura necesaria.
  3.  La unidad de giro que va unida  a la parte superior  de la torre y se compone por un gran anillo de engranajes y un motor; lo que permite que la grúa girar.
  4.  La pluma, el brazo de la maquinaria y los contrapesos van en la parte de engranajes.
  5.  Por último, la cabina del operador.

gruas en  obra

Una grúa con una torre típica tiene  una altura máxima de 265 pies (80 metros) sin soporte, con Alcance máximo de  230 pies (70 metros).  La carga máxima que la grúa puede levantar es de 18 toneladas (39,690 libras). Cuanto más cerca este la carga del centro de rotación, la grúa puede levantar el peso con seguridad. La carga máxima ser controla con la tracción sobre el cable y  asegura de que la carga no exceda las 18 toneladas. La estabilidad de la grúa se la da una gran plataforma de hormigón que  normalmente mide 30 pies por 30 pies por 4 pies (10 x 10 x 1,3 metros) y pesa 400,000 libras (182,000 kg).

Este tipo de grúas también se  utilizan en la construcción de aeropuertos, grandes centros comerciales, hospitales,etc; en definitiva en obras en las que por las condiciones especiales de ejecución de los proyectos,  necesitan mover pesos muy importantes.
